Karton-Zerkleinerer EKZ von Erdwich

Das Verpackungsunternehmen Udo Zier GmbH in Furtwangen im Schwarzwald profitiert von deutlich weniger Störungen an seiner Kanalballenpresse. Die Karton-Vorzerkleinererung verhindert Verstopfungen, optimiert innerbetrieblichen Materialtransport und spart Energie sowie Lagerfläche.

Seit gut zwei Jahren werden bei Udo Zier bis zu 2,40 auf 6,0 Meter große Bögen von dem Karton-Zerkleinerer EKZ aus dem Hause Erdwich auf DIN A4-gleiche Stücke vorzerkleinert und anschließend automatisch der Kanalballenpresse zugeführt. Durch die Vorarbeit des EKZ gewinnt der Recyclingprozess im Unternehmen an Stabilität – ohne bereits zu Beginn durch eine verstopfte Kanalballenpresse ausgebremst zu werden. Geschaftsführer Carsten Zier erinnert sich: „Unser Problem waren Makulatur oder Ausschussbogen, die aufgrund ihrer Größe nicht oder nur sehr umständlich der automatischen Kanalballenpresse zugeführt werden konnten. Dadurch kam es immer wieder zu Störungen im automatischen Entsorgungsprozess unserer Produktion.“

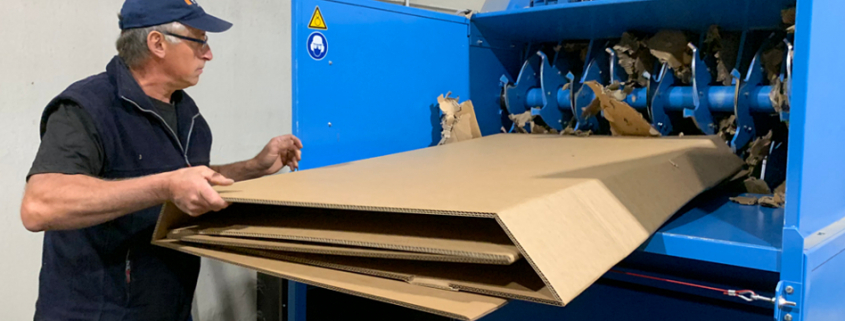

Und so funktioniert der EKZ: Die langsam laufende Einzugswelle der Maschine führt den Karton der schnell laufenden Reißerwelle zu. Die dabei vorherrschenden Geschwindigkeitsunterschiede zerreißen die Kartonagen. Auch Obstkisten, Styroporverpackungen und weitere Verpackungsarten zerkleinert die Maschine auf diese Weise. Das macht sie zuverlässig über Jahre hinweg, denn die Messer der Reißerwelle bestehen aus verschleißfestem Spezialstahl.

Für jede Herausforderung
Erdwich richtet jede Maschine genau auf die spezifischen Anforderungen des Anwenders aus. So bestand die Aufgabe bei Zier darin, besonders große Kartonagen effizient zu zerkleinern. In anderen Fällen müssen kleinere Objekte verarbeitet werden, was eine reduzierte Schneidwerkslänge erfordert: Um einen möglichst großen Bereich abzudecken, sind Schneidwerkslängen von 1,10 bis maximal 2,50 Metern verwendbar. Ermöglicht werden diese Längenunterschiede durch die 6-Kant-Rotorwelle, die mit einzeln gesteckten Reißersegmenten aus verschleißfestem Spezialstahl ausgestattet ist. Entsprechend der zu erwartenden Aufgaben bekommen die Geräte den passenden Antrieb mit Leistungen von 5,5 kW bis hin zu 7,5 kW. In horizontaler Ausführung ist der EKZ mit einem angeflanschten Aufgabetisch inklusive Sicherheits-Seilzugschalter zur manuellen Beschickung ausgestattet. Diese Konfiguration kommt zum Einsatz, wenn der EKZ als Einzelmaschine arbeitet. Bei Zier wird die Maschine jedoch als Teil eines vollautomatischen Entsorgungsprozesses genutzt. In solchen Fällen, bei denen eine nahtlose Integration in bestehende Entsorgungslinien erforderlich ist, wird der EKZ in vertikaler Bauweise installiert. Für Zier stimmte man den Zerkleinerer daher exakt auf die nachgeschalteten Systeme ab.

Klebestreifen, hohe Geschwindigkeiten?
In manchen Betrieben fallen immer wieder Verpackungen mit Klebestreifen an. Diese führen oft zu Wicklungen im Schneidwerk. Insbesondere im Bereich der Wellpappe-Bögen und anderer Feinkartonagenmaterialien, die mit schneller Taktung aus den Stanzmaschinen fallen, bedarf es eines schnell drehenden Feinkarton-Zerkleinerers (FKZ) aus dem Hause Erdwich. Der FKZ zerkleinert Materialien mit einem schnell rotierenden Aggregat zu feinen Schnipseln. Im Anschluss entfernt eine pneumatische Absaugung diese und den entstandenen Staubanteil säuberlich. Mit Schneidwerkslängen von 1,3 bis hin zu 1,6 Metern wird auch der FKZ optimal an die individuelle Anforderung angepasst.

„Entsorgungsprozess wie geplant“
Bei der Kombination des Kartonagenzerkleineres EKZ mit der Kanalballenpresse, wie Zier sie einsetzt, werden die zerkleinerten Kartonagenstücke vollautomatisch der Kanalballenpresse zugeführt. Somit fügt sich der EKZ sicher in den bestehenden Prozess ein. Seitdem der Erdwich Kartonagenzerkleinerer dort im Einsatz ist, können die Mitarbeiter ihre Arbeitszeit wieder voll und ganz ihren eigentlichen Aufgaben widmen, ohne zusätzliche Störungen beheben zu müssen.

Über die Leistungsstärke des EKZ ist Zier immer wieder erstaunt: „Selbst dreiwellige Schwerwellpappe macht der EKZ klein“. Der Energieverbrauch konnte gesenkt werden, denn die Kanalballenpresse kämpft nicht mehr mit den extra-verstärkten Ecken des stabilen Kartons. Ebenso sinkt der Verschleiß der Kanalballenpresse, denn durch die leichtere Arbeit und geringere Belastung werden die rotierenden Bauteile sowie der Motor weniger beansprucht. „Endlich verläuft der Entsorgungsprozess wie geplant“, bringt Zier es auf den Punkt.

zier-verpackungen.de, erdwich.com

(Erschienen im EU-Recycling Magazin 05/2025, Seite 43, Foto: Erdwich Zerkleinerungs-Systeme GmbH)
